高壓電機絕緣結構耐熱性評定方法

1 主題內容與適用范圍
本標準規定了高壓電機(3 kV 及以上〉絕緣結構耐熱性評定方法.本標準規定的耐熱性評定方法是以被試結構與具有實際運行經驗的參考結構在同樣試驗矗件下相對比較為基礎的，
本標準適用于高壓電機絕緣結構的耐熱性評定.
2 試樣
2. 1 試樣結構
試驗樣品可以是實際電機上使用的框式線圈，也可以是模型線圈.若是模型線圃，則必須能體現實際線圈基本組合的特性.
采用本標準進行評定的線圈樣晶，其使用的絕緣材料和元件，應當首先進行適當?shù)暮Y選.應當指出，單一的絕緣材料和元件的溫度等級不等于絕緣結構的溫度等級.

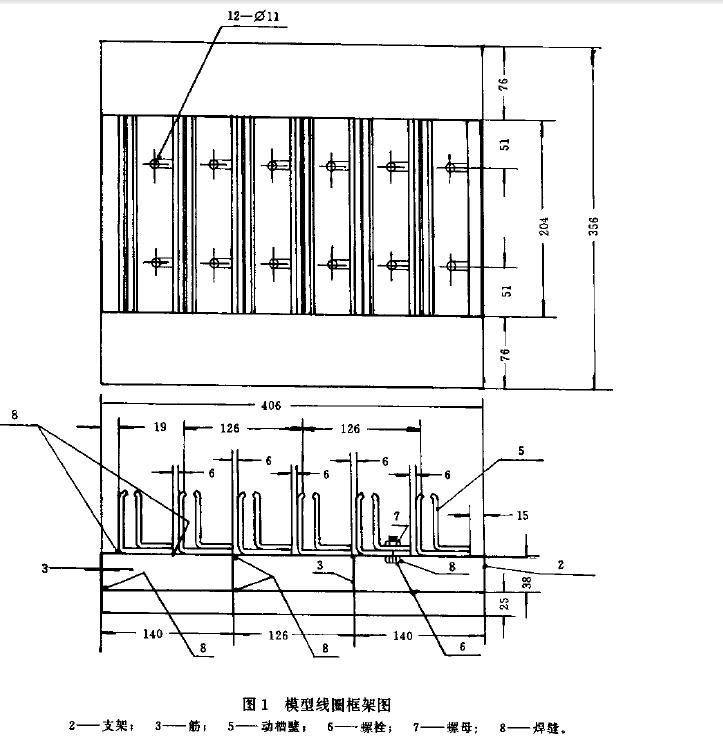

圖1 和圖2 是一種典型的模型線圈組合結構圖，這種尺寸的模型線圈常用于評定10MW 、7kV 及以下的高壓電機絕緣結構.
2.2 試樣數目
每種結構，每個溫度點受試樣品的數目，不能少于5 個。
2.3 試驗前的試樣預檢
在正式試驗開始之前，應對試樣進行肉眼觀察檢查和常規電性能試驗檢查，只有通過檢查的試樣，才能投入熱老化試驗.
3 熱老化試驗
3.1 1些化溫度相試驗周期
試樣的焦者化至少應在三個溫度點進行.絕緣結構的溫度等級與等級溫度的關系見表1.
