正航儀器介紹標準可調式清洗機試驗方法

1 主題內容與適用范圍
本標準規定了可調式清洗機（以下簡稱清洗機）的試驗方法
本標準適用于壓力不大于18MPa，流量不大于50L/min，轉速在600~3000r/min，工作壓力能平穩調節，使用介質為常溫清水的清洗機。
2 引用標準
ZB B90 007 固定式農業機械噪聲聲功率級的測定
3 試驗方法
3. 1 一般要求
3. 1. 1 清洗機試驗介質用 5~40℃清水。
3. 1. 2 試驗應在額定工況下進行，試驗轉速與額定轉速的偏差不得大于 5%，有偏差時應按第3.10.4條規定換算。
3. 1. 3 試驗用儀器、儀表精度應符合表 1 規定，所有測量?jī)x器、儀表應在有效使用期內，并有計量部門的檢定合格證明。
3. 1. 4 試驗時，待運轉到穩定工況后，所有儀表讀數應同時讀出并記錄，每個被測參數的測量次數為3 次，取算術平均值作為測量值。
3. 2 30min 運轉試驗

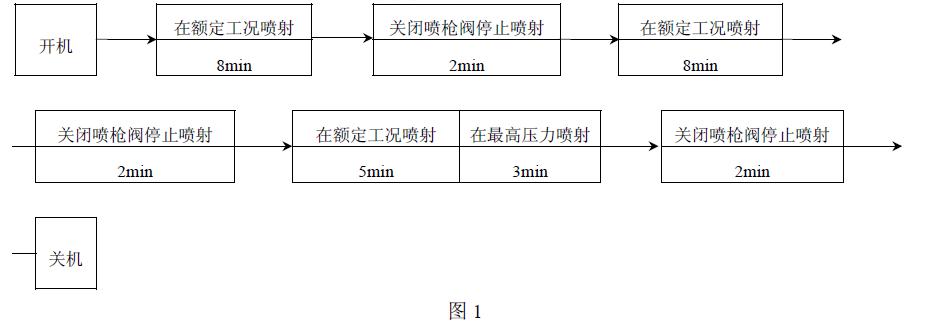

3. 2. 1 30min 運轉試驗應按圖1 所示操作順序進行：



3. 2. 2 在運轉過程中，檢查清洗機有無異常振動和聲響，檢查緊固件有無松動，檢查各靜密封副及承壓件是否滲漏。檢查有無滴油，檢測泄水孔中每分鐘漏水量，檢查結果記入表2。
3. 2. 3 30min 動轉試驗結束后，立即測量清洗機液泵機油油漏，測量結果記入表3。
3. 3 調壓卸荷試驗
3. 3. 1 調壓卸荷試驗是考核清洗機在規定壓力范圍內，壓力是否能平穩調節，卸荷是否可靠。
3. 3. 2 清洗機在額定工況下運行，關閉噴槍閥，測量清洗機泵壓力，當重新打開噴槍閥時，其壓力應能恢復到原壓力，試驗結果記入表4。
3. 4 液能利用率試驗

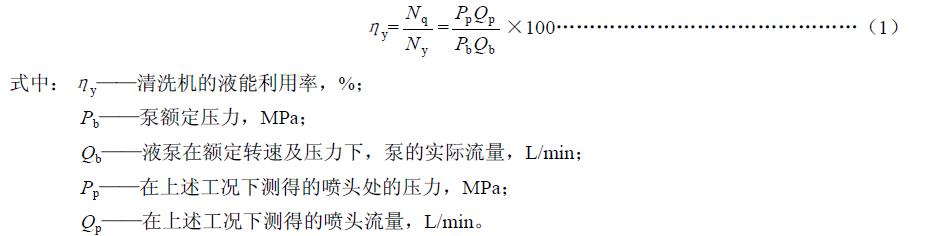

3. 4. 1 液能利用率是指額定工況下清洗功率 Nq 與液泵有效功率Ny 之比，按式（1）計算：

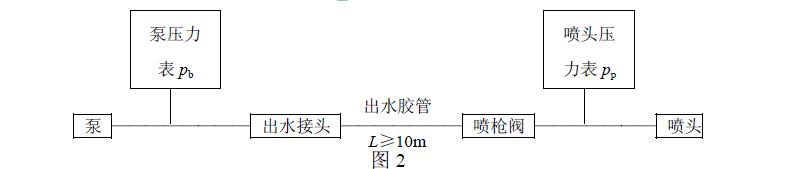

3. 4. 2 液能利用率試驗時管路系統聯結如圖 2 所示
