正航儀器整理搪瓷炊具耐溫急變性測(cè)定方法

一、范圍
本標(biāo)準(zhǔn)規(guī)定了搪瓷炊具耐熱急變性的測(cè)定方法。通過連續(xù)得熱震試驗(yàn)搪瓷炊具在溫度突然的變化條件下的性能
二、術(shù)語和定義
下列術(shù)語和定義適用與本標(biāo)準(zhǔn)。
1、熱震試驗(yàn)thermaishosk test 從將冷水注入加熱的內(nèi)部開始，到在加入熱試樣到下一階段熱震試驗(yàn)所需溫度結(jié)束的一系列操作。
2、 熱震溫度 thermaishock temperature 試樣用冷水驟冷之前所加到的溫度。
3、耐溫急變性 thermaishock resistance 試樣用冷水驟冷或在加熱時(shí)出現(xiàn)次損壞的熱震溫度和水溫之差。
4、 損壞demage 在正常視覺條件下，距離試樣250mm,在搪瓷瓷面上可見剝瓷或裂紋，或可見有色液體滲進(jìn)瓷層。
三、原理
由遞增溫度為20℃的一系列單次熱震實(shí)驗(yàn)組成，各次熱震試驗(yàn)從外面熱成試樣，然后用20℃的水傾入試樣內(nèi)部驟冷。次試驗(yàn)的熱震溫度為200℃。出現(xiàn)次可見的損壞時(shí)試驗(yàn)結(jié)束。
四、儀器

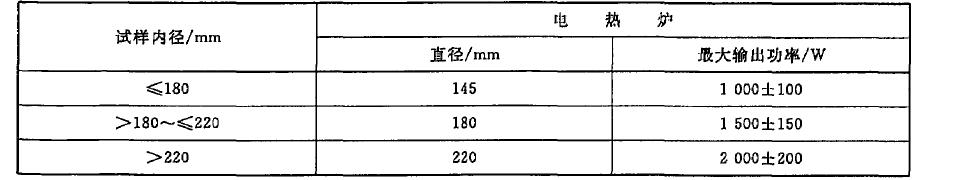

1、電熱爐 電熱爐溫度應(yīng)能全程控制，其直徑和輸出功率應(yīng)符合表1的規(guī)定。

為克服試樣底部不平坦，電熱爐上應(yīng)覆蓋一填滿植度為O. 100 mm........O. 125 mm 銅植的環(huán).
2、 測(cè)溫裝置能快速顯示，精度為2 .C.
3、 溫度計(jì)用于測(cè)量水溫。
4、斑血、軟布或手巾紙
5、 貯水容器
6、 秒輯
五、試樣和職梓
1、 應(yīng)采用未經(jīng)受過任何物理化學(xué)試驗(yàn)的試樣。
2、 試樣在交付批巾應(yīng)有代表性，取樣方案應(yīng)經(jīng)相關(guān)各方同意。
3、 至少應(yīng)測(cè)試三個(gè)試樣。
