正航詳細介紹真空皮帶脫水機維修調整技術要求
真空皮帶脫水機的加工、安裝、檢驗及包裝、運輸嚴格按照?qǐng)D紙和企標Q/SWVG01-2006執行。
真空皮帶脫水機的組成：機架、濾布支撐、真空箱、浮動板、清洗部件、輥筒、濾布張緊裝置、濾布糾偏裝置、減速機、導向輪、皮帶、加料器、卸料斗、傳感器、濾布、氣液分離器、真空泵、摩擦帶。
下面我們分別對各個部件的安裝調試進行詳細了解。
一、真空皮帶脫水機架的安裝：
1.1要點：在安裝機架前確認基礎已校平。機架安裝后要調整，保證機架的各個零部件之間的平行度、水平度和垂直度。
1.2檢驗要領：
水平中心：確認基礎機架的水平度     允許值  3mm以內/全長
垂直度：往柱上掛鉛錘確定           允許值  1mm以內
二、真空皮帶脫水機濾布支撐
由機架上部、檔板和支座組成
材質：機架上部和支座由角鋼和槽鋼組成。
檔板的材質為分子聚乙烯（減少摩擦，保護濾布）。
作用：支撐起濾布，防止?jié){液外瀉。
2.1架上部的組裝檢驗要領：
2.1.1機架上部安裝到位后，調整機架上部，使得機架一邊的每個機架上部均處于一條直線上，防止擋板上有毛邊劃傷濾布。調節方式：調整機架上部后面安裝螺栓。
2.1.2為防止機架上部過低碰到皮帶，所有10mm的間隙都要保證。調節方式：調整機架上部后面安裝螺栓。

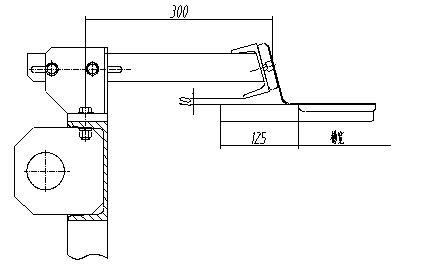

2.1.3為了防止機架上部過于往里，使得濾布的有效寬度少于皮帶上吸濾槽的寬度，導致漏氣。所以尺寸300要保證。
2.1.4安裝時分子聚乙烯的擋板的表面不得劃傷。
2.1.5機架上部安裝好后禁止有重物壓制，或者有人站踩。

 2.2吊裝工具的安全檢查：
2.2.1仔細焊接，不能有焊渣、卷入氣孔、焊不透等。
2.2.2對焊接處要檢驗：
a、定點焊肉眼檢查。
b、最終層焊接作滲透檢驗。
2.2.3吊裝工具的起吊重量為：20 t
